FJD AT2 System automatycznego kierowania

FJD AT2 – Automatyczny Zestaw Prowadzenia dla Prędkości Roboczych - Nawigacja rolnicza

FJD AT2 to zaawansowany system automatycznego prowadzenia ciągnika rolniczego, zaprojektowany do precyzyjnej pracy przy prędkościach roboczych powyżej 6 km/h. Rozwiązanie idealne do siewu, nawożenia, oprysków oraz uprawy gleby, gdzie kluczowa jest powtarzalność przejazdów, oszczędność czasu i maksymalna dokładność.

System umożliwia automatyczne sterowanie torem jazdy, znacząco redukując zmęczenie operatora i zwiększając wydajność pracy na dużych areałach.

Kluczowe zalety systemu FJD AT2

• Automatyczne prowadzenie ciągnika z wysoką precyzją GNSS

• Stabilna praca przy wyższych prędkościach roboczych

• Brak ingerencji w hydraulikę maszyny

• Możliwość natychmiastowego przełączenia między trybem automatycznym i ręcznym

• Intuicyjna obsługa dzięki nowoczesnemu terminalowi dotykowemu

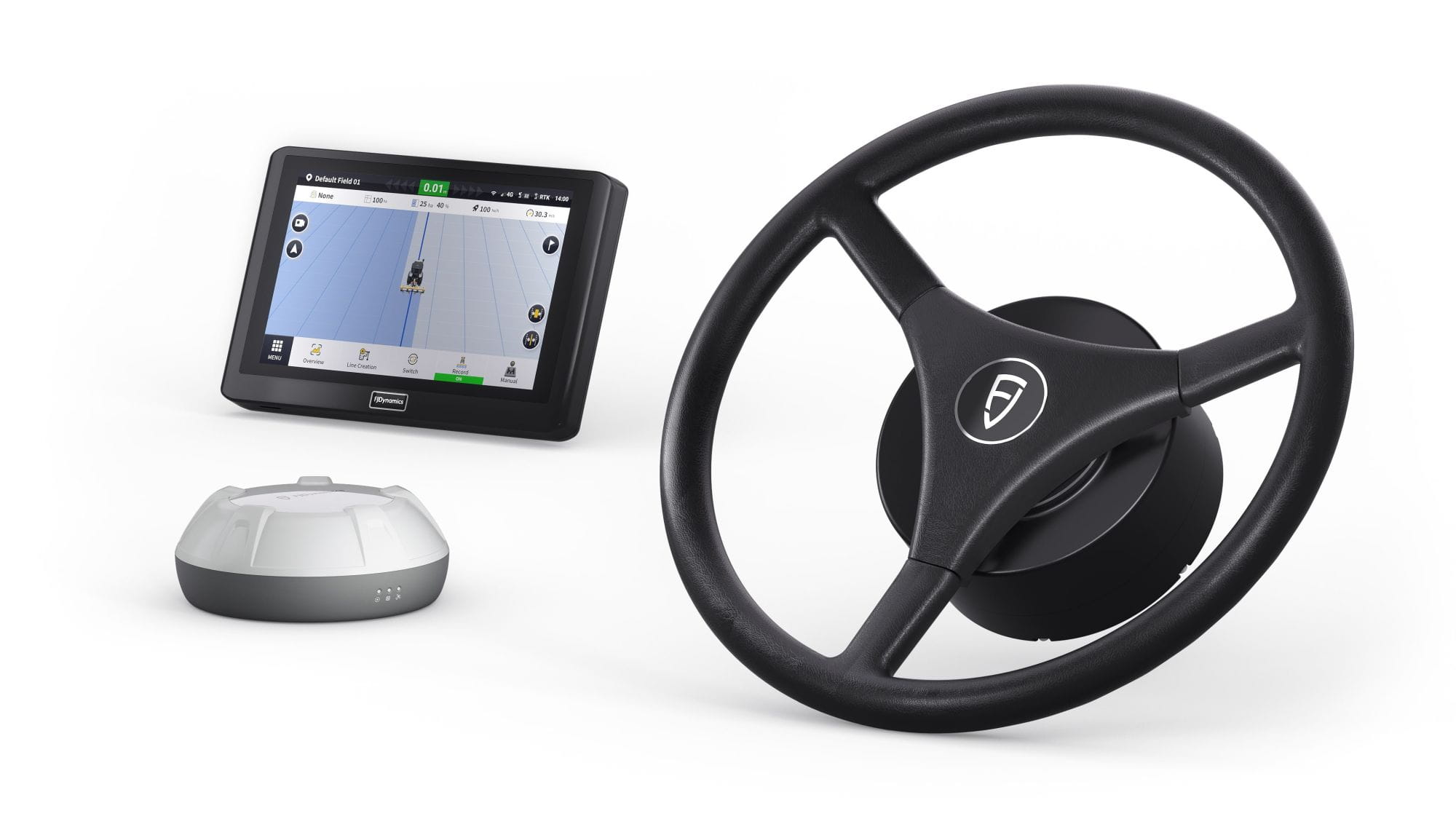

Skład zestawu FJD AT2

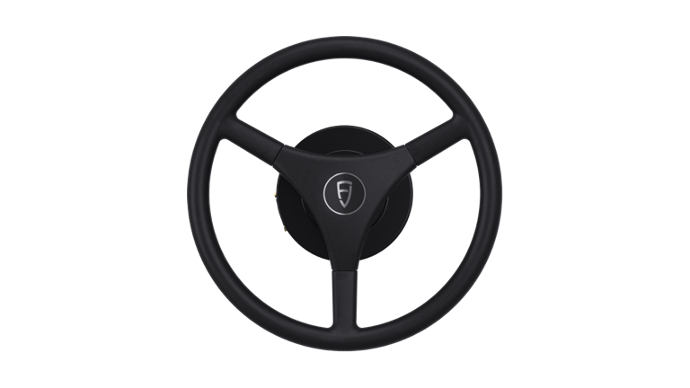

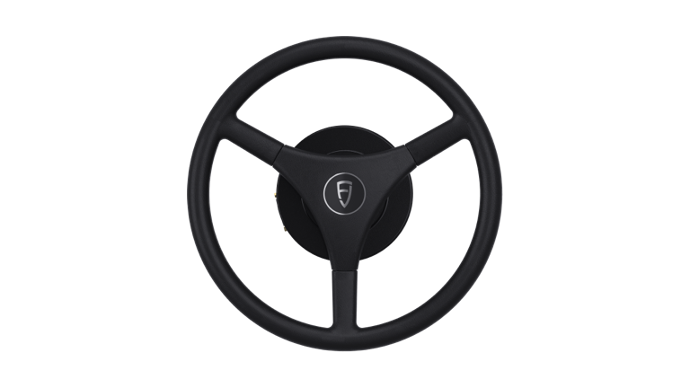

Elektrycznie sterowana kierownica

Elektryczna kierownica stanowi kluczowy element systemu AT2. Zintegrowany silnik sterujący zapewnia precyzyjne i szybkie reakcje układu kierowniczego, nawet w trudnych warunkach polowych.

• brak konieczności modyfikacji oryginalnego układu hydraulicznego

• płynne przełączanie między trybem autopilota a sterowaniem ręcznym

• wysoki moment obrotowy gwarantujący stabilne prowadzenie

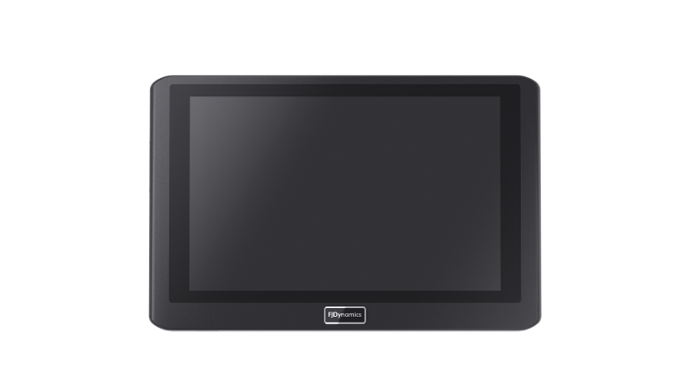

Terminal sterujący i panel operatorski (HMI)

Nowoczesny terminal sterujący pełni funkcję centrum zarządzania systemem. Umożliwia konfigurację, monitorowanie parametrów pracy oraz obsługę linii prowadzenia.

• 10,1-calowy ekran dotykowy o wysokiej jasności

• czytelność w pełnym słońcu

• intuicyjny interfejs użytkownika

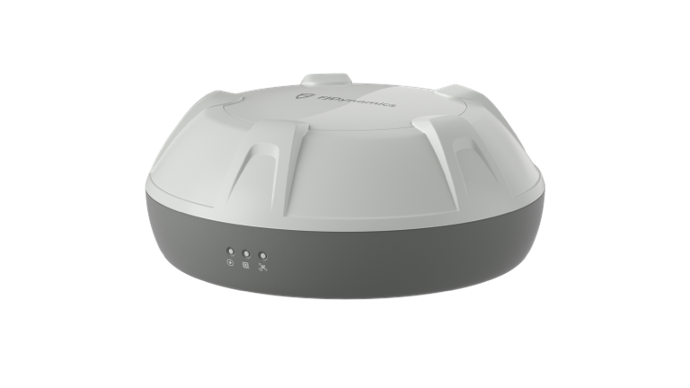

Odbiornik GNSS (antena)

Zaawansowany odbiornik GNSS odpowiada za precyzyjne określenie położenia maszyny, wykorzystując wiele konstelacji satelitarnych.

• stabilna praca w zróżnicowanych warunkach terenowych

• wysoka odporność na zakłócenia sygnału

• możliwość pracy z korektami SBAS oraz RTK

Specyfikacja techniczna

Terminal sterujący

• Wymiary: 275 × 180 × 40 mm

• Ekran: dotykowy 10,1”, LED, jasność 700 nitów

• Rozdzielczość: 1280 × 800 px

• Zasilanie: 9–36 V

• Pamięć: 2 GB RAM / 8 GB ROM

• Łączność Wi-Fi: 2,4 GHz (2,4–2,5 GHz), moc 14 dB ±1,5 dB

• Porty:

  • główne wiązki przewodów ×2

  • Radio ×1

  • USB Type-C ×2

  • gniazdo karty SIM ×1

• Stopień ochrony: IP65

• Temperatura pracy: -20°C do +70°C

• Temperatura przechowywania: -40°C do +85°C

Odbiornik GNSS

• Obsługiwane konstelacje:

  • GPS: L1C/A, L1C, L2P(W), L2C, L5

  • GLONASS: L1, L2

  • BeiDou: B1I, B2I, B3I, B1C, B2a

  • Galileo: E1, E5a, E5b

  • QZSS: L1, L2, L5

• Korekty satelitarne: SBAS (WAAS, EGNOS, MSAS)

• Wymiary: 162 × 64,5 mm

• Zasilanie: 9–36 V

• Stopień ochrony: IP66

• Temperatura pracy: -20°C do +70°C

• Temperatura przechowywania: -40°C do +85°C

• Dokładność żyroskopu: 0,1°/s

• Kąt przechylenia i nachylenia: 0,2°

Elektrycznie sterowana kierownica

• Wymiary: 410 × 410 × 135 mm

• Zasilanie: 12 V / 24 V

• Maksymalny moment obrotowy:

  • 20 Nm (12 V)

  • 30 Nm (24 V)

• Stopień ochrony: IP65
